Mô-đun Truy Cập Thông Minh Cho SINAMICS V20
Th8

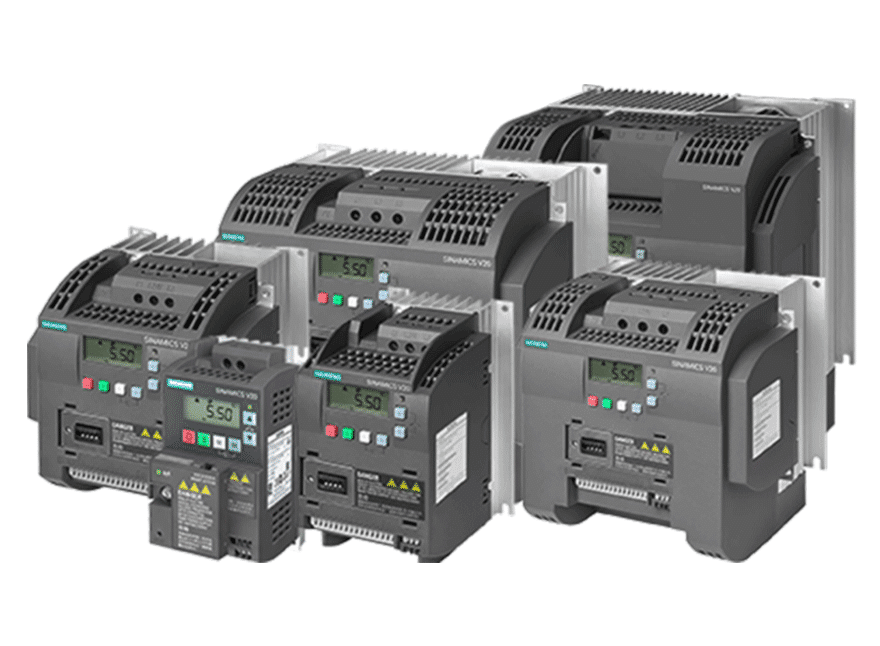

Giới thiệu về Biến Tần Sinamics V20
- Biến tần Sinamics V20 là dòng biến tần phổ thông của Siemens, là giải pháp hoàn hảo cho các ứng dụng cơ bản nhất của người dùng như bơm, quạt, băng tải, máy nén khí, các ứng dụng trong các ngành công nghiệp chế biến và công nghiệp sản xuất.
- Kích thước nhỏ gọn, thuận lợi cho việc lắp đặt và sử dụng. Mức công suất lên tới 30kW đảm bảo cho Sinamics V20 có thể đáp ứng hầu hết các ứng dụng cơ bản trong truyền động liên tục. Tuy là dòng sản phẩm có giá thành cạnh tranh và tiết kiệm chi phí đầu tư cho khách hàng nhưng Sinamics V20 vẫn được tích hợp nhiều tính năng của các dòng biến tần Sinamics cao cấp hơn.
Với những lợi ích trên SIEMENS đã tạo ra Mô-Đun truy cập thông minh cho SINAMICS V20 với các lợi ích sau:
- Sự tối ưu trong quá trình cài đặt biến tần
- Điều khiển động cơ trực tiếp thông qua thiết bị ngoại vi và kiểm tra các thông số đã cài đặt trước đó
- Tổng quan về lỗi, cảnh báo và tình trạng biến tần
- Hỗ trợ nhập kí tự bằng bàn phím trên PC

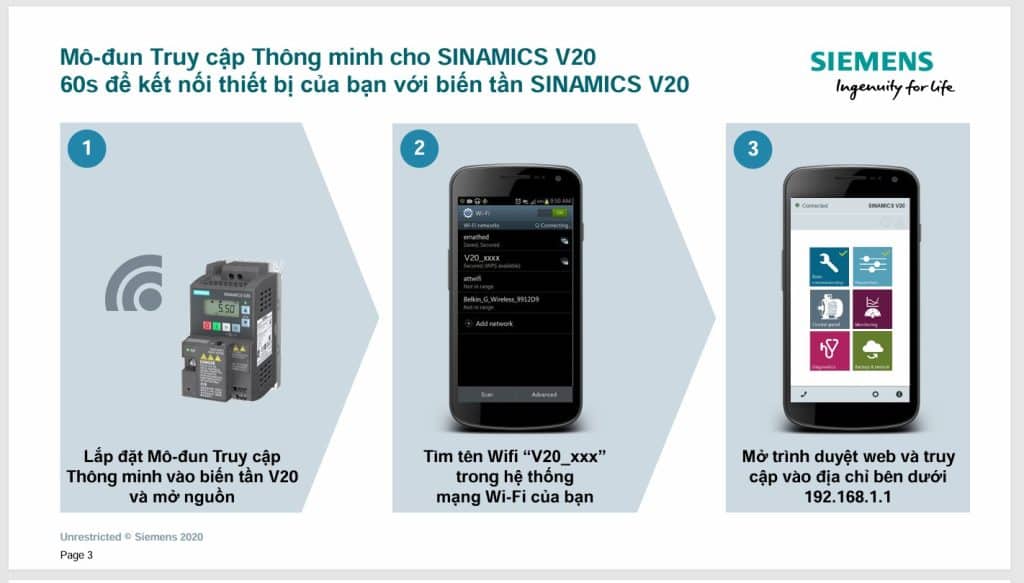

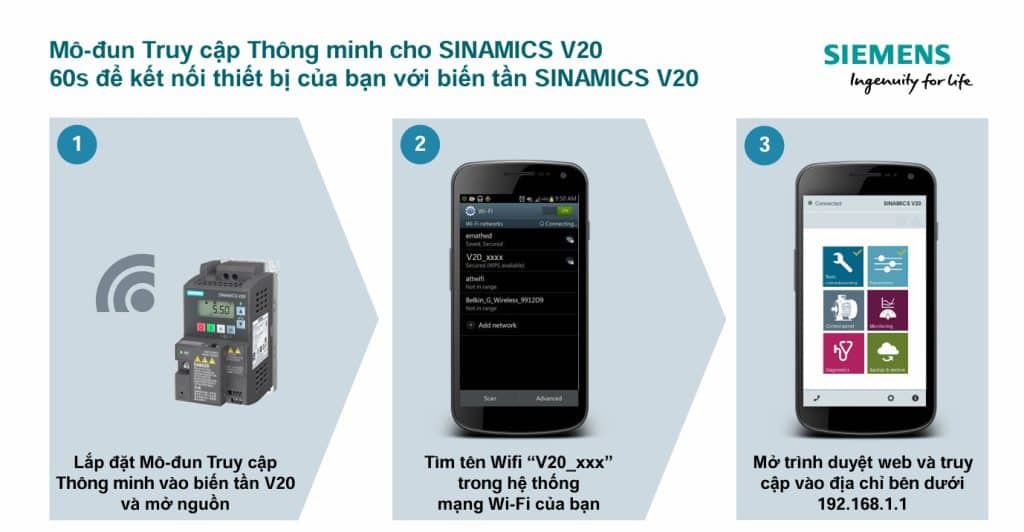

Các bước kết nối Mô-Đun với biến tần SINAMICS V20
- Lắp đặt Mô-Đun vào biến tần V20 và mở nguồn
- Tìm tên Wifi “V20_xxx” trong hệ thống mạng Wi-Fi trên di động của bạn
- Mở trình duyệt web và truy cập vào địa chỉ bên dưới 192.168.1.1
Hướng dẫn sử dụng, giải thích các chức năng chính trong Mô-Đun cho SINAMICS V20
Công dụng và công hiệu của Mô-Đun mang lại quá nhiều chức năng tốt, nên sau đây TTC sẽ hướng dẫn bạn cách đọc, hiểu và sử dụng Mô-Đun một cách hiệu quả nhất !

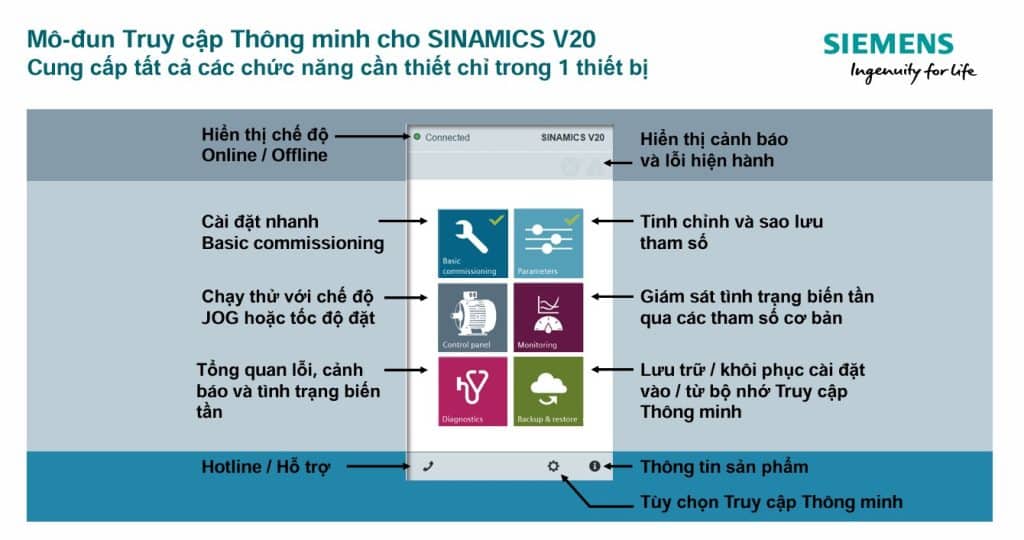

Các chức năng cơ bản của Mô-Đun cho SINAMICS V20
- Cài đặt nhanh Basic commissioning
- Chạy thử với chế độ JOG hoặc tốc độ đặt
- Tổng quan lỗi, cảnh báo và tình trạng biến tần
- Hiển thị cảnh báo và lỗi hiện hành
- Tinh chỉnh và sao lưu tham số
- Giám sát tình trạng biến tần qua các tham số cơ bản
- Lưu trữ / khôi phục cài đặt vào / từ bộ nhớ Truy cập Thông minh
Với những ứng dụng đặc biệt dành cho nhiều loại hạng mục thì Mô-Đun cho SINAMICS V20 là giải pháp tối ưu, phù hợp cho các ứng dụng cơ bản như bơm, quạt, băng tải và các ứng dụng công nghiệp sản xuất khác, nơi người dùng cần một giải pháp cấu hình và vận hành biến tần hiệu quả, linh hoạt và tiết kiệm chi phí

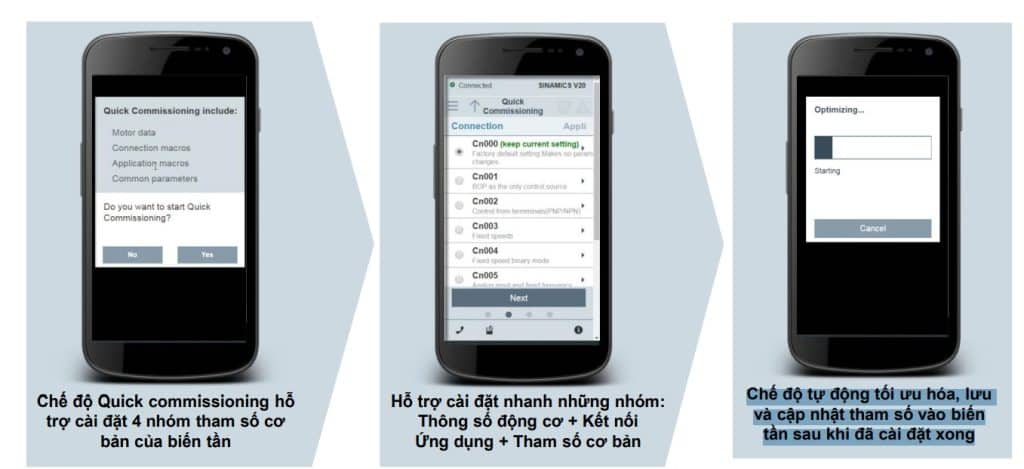

Chế độ cài đặt nhanh cho Biến Tần SINAMICS V20 – Đơn Giản, Hiệu Quả, Tiết Kiệm Thời Gian
-
Thông số động cơ (Motor Data):
-
Công suất (kW/HP)
-
Điện áp định mức
-
Dòng điện định mức
-
Tốc độ định mức
-
Hệ số công suất
-
-
Kết nối ứng dụng (Application Connection):
-
Lựa chọn kiểu điều khiển (V/f, Vector Control, v.v.)
-
Chế độ điều khiển: bàn phím, tín hiệu ngoài, truyền thông…
-
Hướng quay mặc định của động cơ
-
-
Tham số cơ bản (Basic Settings):
-
Tần số tối đa, tần số khởi động
-
Thời gian tăng/giảm tốc
-
Bảo vệ quá dòng/quá áp
-
-
Cấu hình I/O:
-
Thiết lập đầu vào số/analog
-
Gán chức năng cho đầu ra rơ-le
-
Liên kết tín hiệu điều khiển và phản hồi
-

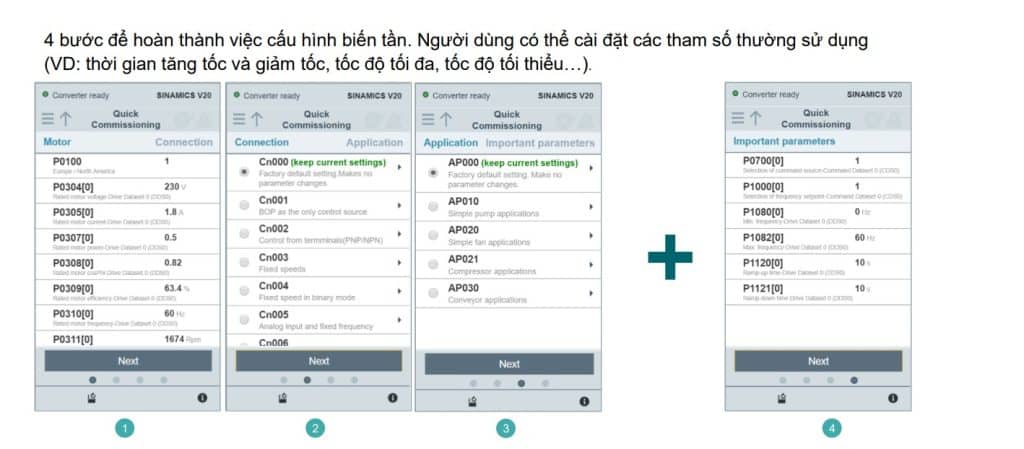

Sự tối ưu trong quá trình cài đặt biến tần Cài đặt nhanh (Quick setup)
Bước 1: Cài đặt thông số động cơ (Motor Parameters)
Tại giao diện đầu tiên của Quick Commissioning, người dùng sẽ nhập các thông số kỹ thuật cơ bản của động cơ:
-
P0100: Chọn vùng (Europe/North America)
-
P0304: Điện áp định mức của động cơ (VD: 230V)
-
P0305: Dòng điện định mức (VD: 1.8A)
-
P0307: Hệ số công suất cos φ
-
P0309: Hiệu suất động cơ
-
P0310: Tần số định mức (VD: 60 Hz)
-
P0311: Tốc độ định mức (VD: 1674 rpm)
Mục tiêu: Đảm bảo biến tần hiểu đúng đặc tính của động cơ để điều khiển chính xác.
Bước 2: Thiết lập kiểu kết nối điều khiển (Connection Settings)
Trong bước này, bạn sẽ chọn cách thức kết nối giữa biến tần và thiết bị điều khiển:
-
Cn000: Giữ nguyên cài đặt mặc định
-
Cn001: Điều khiển bằng nút nhấn tích hợp
-
Cn002: Điều khiển bằng tín hiệu rời (PNP/NPN)
-
Cn003 – Cn006: Các tùy chọn kết nối cố định, tốc độ cố định,…
Bước 3: Chọn ứng dụng phù hợp (Application Selection)
Người dùng có thể chọn loại ứng dụng phù hợp với môi trường sử dụng:
-
AP000: Giữ nguyên cấu hình gốc
-
AP010: Ứng dụng bơm
-
AP020: Ứng dụng quạt
-
AP021: Ứng dụng máy nén khí
-
AP030: Ứng dụng băng tải
Mục tiêu: Giúp biến tần tự động tối ưu các tham số phù hợp với đặc điểm tải cụ thể.
Bước 4: Cài đặt các tham số quan trọng (Important Parameters)
Thiết lập các thông số thường dùng trong vận hành:
-
P0700: Chọn nguồn điều khiển
-
P1000: Chọn điểm đặt tần số
-
P1080 / P1082: Tốc độ tối thiểu / tối đa
-
P1120 / P1121: Thời gian tăng/giảm tốc (VD: 10s)
Mục tiêu: Đảm bảo hệ thống hoạt động an toàn, hiệu quả theo nhu cầu cụ thể.
